THJ-3A型-墙体围护结构传热系数测定仪

  • THJ-3A型-墙体围护结构传热系数测定仪......
  • 咨询热线: 15721022500
  • 产品详情

  • 联系我们

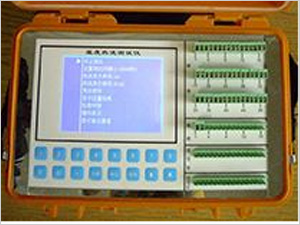

THJ-3A型-墙体围护结构传热系数测定仪该设备采用热流计法结合热箱法对现场检测建筑围护结构传热系数进行检测,将热流计片贴在室内被测物表面,将冷热箱扣住热流计片,另一侧为室外自然条件。经过若干时间,将采集的数据分析运算就能得到被测试件的传热系数值。适用标准:JGJ132-2007《民用建筑节能现场检验标准(采暖居住建筑部分)》。

操作方法:


  1)选择测试地点


①选择有代表性的建筑物(或单元房间),若围护结构是同一种材料,除了测外墙传热系数外,还需测量屋顶传热系数时,宜选择在顶层进行测试,这样可同时测量外墙、屋顶的传热系数。测试位置应选择在东北向或西北向房间,测试部位不应受阳光直接照射。


②测点位置应根据检测目的来确定。测量主体部位的传热系数时,测点位置不应靠近热桥(柱子、窗框、过梁等)、裂缝和有空气渗透的部位,也不能布置在加热器、制冷设备或风扇附近。


③热流计和热电偶一定要经过标定,测量误差在规定范围之内。热流计应粘贴在围护结构内表面上,且与表面紧密接触;热电偶应粘贴在围护结构内、外表面,内表面热电偶应靠近热流计附近,两表面热电偶应对应布置;同时应布置至少两个室内外空气温度点,室内、外空气点测头应带防辐射罩。待一切准备工作就序后,可开启温度与热流巡回检测仪,检查各点是否正常。


④每隔半小时自动记录一次数据,测量时间与房间供热条件有关,提前供热的房间在无恶劣气候的情况下,一般4~5天即可结束检测。不采暖的房间必须采取辅助加热措施进行供热,待房间温度达到设定温度并且围护结构已达到准稳定热状态后,才可采集数据。一般情况下,房间加热的前三天数据不宜采用。


(5)数据处理


现场检测过程中,要随时观测数据的稳定状况,在接近或达到稳定状态时可将每天采集的数据分别进行计算,当连续3天的计算结果接近或基本不变时,即可结束试验。
