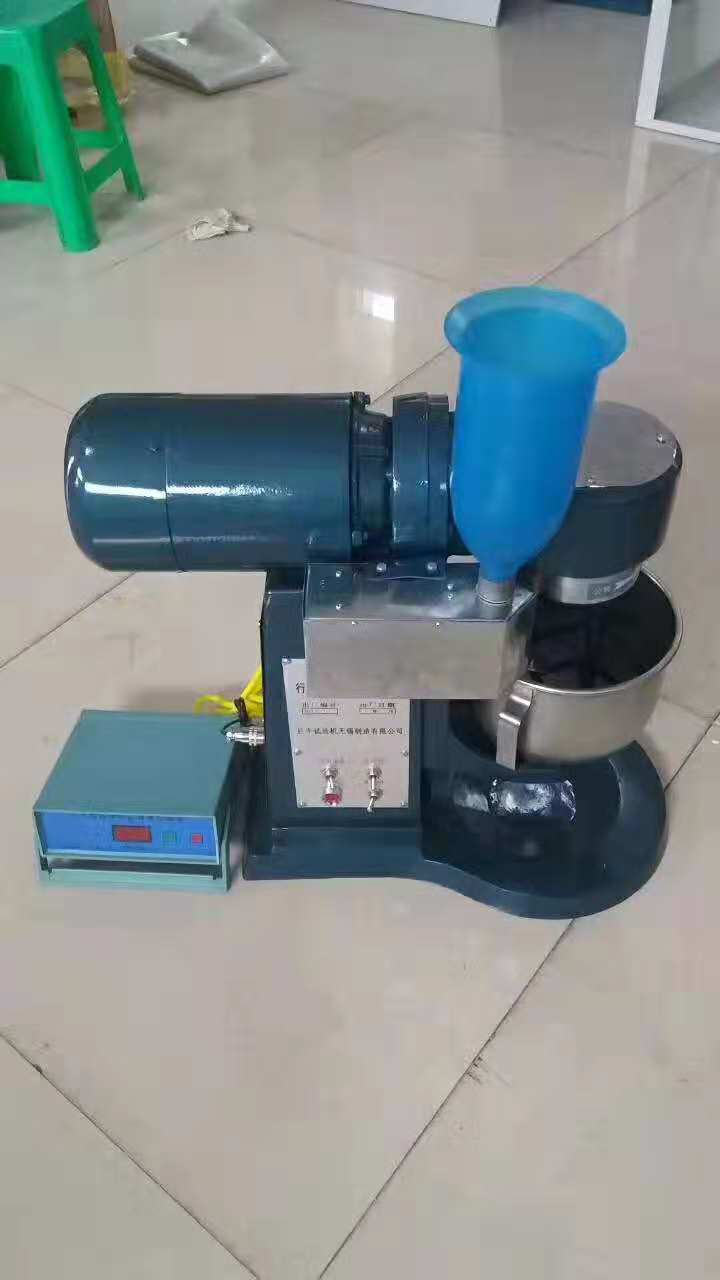

水泥胶砂搅拌机

  • JJ-5行星式胶砂搅拌机概述:  水泥胶砂搅拌机是根据中国建材院水泥所的统一图纸制造,符合我国执行国际强度试验方法(ISO679—1989(E))的标准设备。也可代替GB3350.1-82用作GB177—85水泥胶砂试验方法的搅拌机。并可用......
  • 咨询热线: 18333702790
  • 产品详情

  • 联系我们

JJ-5行星式胶砂搅拌机概述:

  水泥胶砂搅拌机是根据中国建材院水泥所的统一图纸制造,符合我国执行国际强度试验方法(ISO679—1989(E))的标准设备。也可代替GB3350.1-82用作GB177—85水泥胶砂试验方法的搅拌机。并可用作美国标准、欧洲标准、日本标准水泥试验的净浆、砂浆搅拌机。本机是水泥厂、建筑施工单位、有关院校及科研单位水泥试验室必备的,不可缺少的设备之一。

技术参数:

  1、搅拌叶转速

   速度挡自转? r/min公转?r/min

   低速140±5  62±5

   高速285±10125±10

  2、搅拌叶在搅拌锅内的运动轨迹同ISO679—1989(E)。

  3、搅拌叶宽度135mm。

  4、搅拌叶与搅拌叶轴联接螺纹M18×1.5。

  5、搅拌锅容积5L,壁厚1.5mm。

  6、搅拌叶与搅拌锅之间的工作间隙为3±1mm。

  7、电动机为立式分马力双速电动机,功率为0.55/0.37kW。

  8、外形尺寸:长×宽×高为600×320×660(mm)。

  9、净重70kg。

JJ-5行星式胶砂搅拌机主要结构特点:

  主要有双速电机、加砂箱、传动箱、主轴、偏心座、搅拌叶、搅拌锅、底座、立柱、支座、外罩、程控器等组成。

工作原理(见图一)

  双速电动机(1)通过联轴器(2)将动力传给传动箱(10)内的蜗杆(3)再经蜗轮(6)及一对齿轮(7)和(9)传给主轴(8)并减速。主轴带动偏心座(12)同步旋转,使固定在偏心座(12)上的搅拌叶(16)进行公转供应商河北大宏实验仪器有限公司。同时搅拌叶通过搅拌叶轴(14)上端的行星齿轮(13)围绕固定的内齿轮(11)完成自转运动。搅拌锅(17)与支座(18)用偏心槽旋转锁紧、砂罐内加砂子后,可在规定时间自动加砂或手动加砂,手柄(20)用于升降和定位搅拌锅位置用。

起吊与安装

  1、本机不设起吊装置,人工搬运即可。

  2、本机安装只需将主机放在平整的水泥平台上,并在底面垫上一层厚5~8mm橡胶板。

使用方法:

  将本机电源插头插入电源插座接通电源,红色指示灯亮表示电源接通,再将程控器插头插入本机程控器插座,供应商河北大宏实验仪器有限公司程控器数码管显示为0,砂罐(4)内装入1350g标准砂,搅拌锅(17)内装入水225g、水泥450g,将搅拌锅(17)装入支座(18)定位孔中,顺时针转动锅至锁紧,再扳动手柄(22)使搅拌锅(17)向上移动处于搅拌工作定位位置。

电气操作分手动和自动两种

  1、自动:将旋钮开关1K拨至自动位置,按下程控器启动按钮,即自动完成一次低速30秒——再低速30秒,同时自动加砂——高速30秒——停90秒——高速60秒——停止转动的工作程序。整个过程240秒±1秒。然后,扳动手柄(20)使搅拌锅(17)向下移,逆时针转搅拌锅(17)至松开位置,取下搅拌锅。

  2、手动:将旋钮开关拨至手动位置,本机即转动,根据试验需要,可任意控制低速和高速的转动时间,慢转时控制加砂时间的早、晚、长、短。钮子开关2K控制低速和高速,3K控制加砂和停止加砂。

注意:插座三相电源接线一定要保证叶片公转方向与机体上所标方向一致,否则极易损坏搅拌机构,如方向相反,可将三相电源线中任意二线对调连接即可。

保养与维护:

  1、应保持工作场地清洁,每次使用后应彻底清除搅拌叶与搅拌锅内、外残余砂浆,并清扫散落和飞溅机器上的砂浆及脏污物,揩干后,套上护罩,防止灰尘。

  2、本机无外部加油孔。传动箱内蜗轮付、齿轮付及轴承等运动部件每季加黄油一次,加油时,打开上箱盖供应商河北大宏实验仪器有限公司,再打开传动箱盖即可,支座与立柱导轨之间,升降机构之间应经常滴入机油润滑,每年保养一次,将本机全部清洗并加注润滑油和润滑脂。

  3、机器运转时遇有金属撞击噪声,应首先检查搅拌叶与搅拌锅之间的间隙是否正确。

  4、使用搅拌锅时,要轻拿轻放,不可随意碰撞,以免造成搅拌锅变形。

  5、应经常检查电气绝缘情况,在温度20℃±5℃相对湿度50%~70%时的冷态绝缘电阻≥5MΩ。
