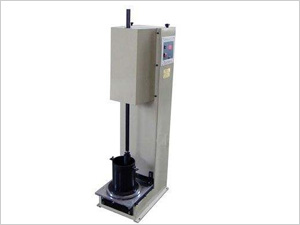

多功能电动击实仪

  • 多功能电动击实仪适用于公路,铁路,水利,建筑地基填土工程设计,以标准击实方法在一定的击实功下,测定土的含水量与干密度之关系.......
  • 咨询热线: 15721022500
  • 产品详情

  • 联系我们

多功能电动击实仪适用于公路、铁路、水利、建筑地基填土工程设计,以标准击实方法在一定的击实功下,测定土的含水量与干密度之关系,以确定该土的*佳含水量与相应的*大干密度。借以了解土的压实性能作为工地土基压实控制的依据。


本仪器符合(GB-7960/87)标准,是根据交通部颁发的公路试验行业标准(T0131-93)研制的机电一体化仪器,其结构性能完全符合承载比试验(CBR)(T0134-93),回弹模量试验(T0135-93)中的击实试验试件制作要求。可制作φ152毫米及φ100毫米灰土及粒石试件模块,具有轻型击实和重型击实功能,控制部分采用电脑芯片处理,操作过程中能实现自动计数、自动停机、自动循环工作。该仪器工作可靠、操作方便、锤迹分布均匀、试块质量好等特点。适用于试验室和现场土工试验用


一、多功能电动击实仪主要技术参数:


1、电源:380V  50HZ(三相三线)

2、击实锤重量:重型击实4.5Kg     轻型击实2.5Kg

3、击实锤落高:重型击实450mm    轻型击实300mm

4、击实锤锤面直径:50mm

5、击实试筒规格:152mm    100mm

6、击实速度:32次/分

7、击实次数设定:0-99次可调


多功能电动击实仪部标和国标技术指标:


1. 重型击实试验:


部标:锤重4.5千克;落锤高度450毫米


国标:锤重4.5千克;落锤高度457毫米


2. 轻型击实试验:


部标: 锤重2.5千克;落锤高度300毫米


国标: 锤重2.5千克;落锤高度305毫米


3. 适用试模筒直径:


部标: Φ100毫米;Φ152毫米


国标: Φ102毫米;Φ152毫米


4. 锤头直径:


部标:Φ50毫米


国标:Φ51毫米


5. 锤击速度:30次/分


6. 电机规格:380伏;550瓦;1400转/分


二、多功能电动击实仪结构特点


该机由机座、机身、传动部分、提升部分、重型击实部分、轻型击实部分组成。


三、多功能电动击实仪操作规程


1、开箱后,先打开两侧门仔细查看,是否有零件脱落及紧固部件松动(因运输原因)。提勾及链条是否在两根跟踪杆的中间,以免开机后提勾脱轨。


2、接通380V电源,在机器侧面的计数器上预置击数,然后开机,空载试机5~10击(注意:击筒内必须有橡胶垫或其它软垫),观察击筒均匀间歇旋转,机器运转正常后方可正式做试验。


3、选择相应的击锤和击实筒,将预先配置好的土样分层倒入击实筒中,每倒入一层后,按下“启动”按钮,机器开始击实,计数器开始倒计数,当击实次数达到计数器上预置的次数时,机器自动停止,然后倒入下一层土,重复上述过程。其整个击实过程应按照土工试验规范中击实试验的要求进行。


4、击实完毕后,切断电源,将击实筒和击实锤擦洗干净,打扫室内卫生。


四、多功能电动击实仪功能特点


1、系统默认值为负计数方式。


2、具有点动功能,可测试电机转动方向。


3、可修改及预置击实次数。


4、可手动复位。


5、具有暂停功能,中途停止不影响击实次数。


五、多功能电动击实仪维护保养:


1.仪器使用完毕后应清扫干净保持仪器的整洁和周围环境的干净。


2.链条、齿轮,每周进行一次清洗保意养,提升机构与导轨,转动部分,每班加少许机油,使之润滑。


3.仪器不使用时,应用防护罩将其罩好


六、多功能电动击实仪安装与调试


1.将本机放置在平整的水泥地面上。


2.将主机上伸出的导线接到控制器后面板的输出端。(10芯)


3.将电源线接到控制器后面板的输入端。(4芯)


4.将电源线插头插上电源上。


5.按下控制器上的置数/启动钮,使之处于置数状态。


6.拨动置数盘,使之为03。


7.按下电源开/关钮,电源接通。


8.按置数/启动钮,使之弹起,机器开始运转。


9.待自动停机后,若击实锤被提起,则接线正确,可正常工作;若击实锤落在试筒内,则电机是反转,应将电源插头的任意两根火线调换位置,再次试机,直到自动停机后击实锤处于提起位置。


七、多功能电动击实仪校验方法


1、锤的落距和击实筒高度用钢直尺测量。


2、用游标卡尺测量锤底和击实筒直径,分别在互相垂直的两个方向测量,取算术平均值。


3、用天平称量锤的质量


八、多功能电动击实仪试验步骤


将击实筒放在坚硬的地面上,取制备好的土样分3—5次倒入筒内。小筒按三层法时每次约800—900g。(其量应使击实后的试样略高于筒高的1/3),按五层法时,约400—500g。对于大试筒,先将垫块放入筒内底板上,按五层法时,每层需试样900g(细粒土)1100g(粗粒土),按三层法时,每层需试样1700g左右。整平表面并稍加压紧,然后按规定的击数进行*层土的击实,击实时击锤应自由垂直落下,锤迹必须均匀分布于土样面,*层击完后,将试样层面“拉毛”然后再装上套筒,重复上述方法进行其余各层土的击实,小筒击实后,试样不应高出筒顶面5mm。大试样筒击实,试样不应高出筒顶面6mm。


九、多功能电动击实仪电机操作


(一)做φ152件击实.


1、开机前检查电源接头是否连接好及数控柜各按键位置,使之处于停机位置。


2、打开电源开关检查电源指示是否显示。


3、按所需锤击次数置数。


4、置数完毕后将按键准备,开机按起,则仪器开始工作数码显示,随锤击递增一位时,将移动按键按下,工作台及击实锤按锤迹正常运行,当完成击数次后,数码管显示为所需击数时仪器自动停止工作,此时应将按键移动放开使之处于停止位置,工作台移出便于加填试料。


(二)、做φ100试件击实。


1、开机前检查数控柜按键位置,使之处于复位停机移位置。


2、将工作台向后推移25mm将转换定位键旋转90°即可(在仪器滑台前下方)。


3、打开电源开关检查电源指示是否显示。


4、按所需锤击次数置数。


5、置数完毕后,将准备,开机键处于位置,仪器开始工作数码显示随锤击次数增加,锤迹分部为沿试周围边击实显示为所需击数时仪器自动停止工作。


6、做下周期击实只需按“启动“即可。


7、复位键功能为在操作过程中,若遇急需停机时按下暂停键,需重新启动,只需按启动键几个接续设定的次数而继续工作,直到完成所设定的程序。


注意:1、做φ100试件击实时按键停移必须始终处于停移位置。


2、需用器械,不要将手伸进试模筒内。


3、工作完毕后将电源关掉。


(三)、轻型击实与重型击实。


1、击实锤落差的调整,将导杆顶部撞块调整到中间,落锤高度为300mm.


2、击实锤重量的调整,将锤中的配重解出或放入,可调整出两种锤重,4.5kg与2.5kg,装入配重后不要忘记拧紧压盖,出厂时按重锤配好。


四、多功能电动击实仪维修与保养


3、注意保持仪器清洁,避免杂料进入滑动面。


4、工作中出现计数不正常,检查链条接口处的磁铁,(即霍尔接近开关)可调整间隙为0.5-1mm范围即可。
