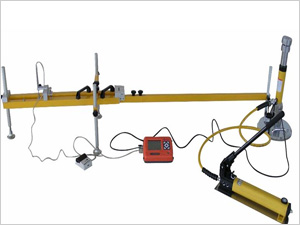

EV2静态变形模量测试仪

  用途

  Ev2型静态变形模量测试仪,用于测定路基在静荷载作用下的沉陷值,从而评估路基的承载力和变形量。适用于受静荷载作用的铁路、公路、机场、城市交通、港口、码头及工业与民用建筑的地基施工质量监控检测,特别适用于场地狭窄地段检测,如路桥(涵)过渡段及路肩的检测,既有线路基等。

  执行标准:

  中华人民共和国行业标准《变形模量Ev2检测规程(试行)》

  测试指标:

  通过测试出的应力-位移曲线得出Ev1、Ev2、Ev2/Ev1、K30等指标,用以分析和评价土体抵抗变形的能力及承载能力。


  产品特点

  1、 采用航天技术进口传感器及部分元器件,测试精度高。

  2、 液晶中文显示,在不同的界面下有相应的提示。

  3、 操作简单、自动化程度高、测试速度快,大幅度减轻劳动强度。

  4、 无需人工采集数据自动采集计算Ev2及Ev2/Ev1值,可现场显示并打印数据和应力—位移曲线,准确、客观。

  5、 主机与打印机分离,主机体积小、重量轻,安装携带方便。

  6、 可通过USB接口和232串行口方便的与笔记本电脑连接。

  7、 液晶屏幕带有背光,在各种环境下都有较好的可视度。

  8、 电池持续工作时间长,采用可充电电池,方便快捷。

  9、 无核辐射及废气等污染,操作使用*、环保。

  加载装置

  液压泵:压力100kN

  压力缸:可承受*大压力100kN、冲程150mm

  高压软管:2m

  可插拔式压力缸接长杆:40mm,60mm,90mm,120mm, 160mm,共5个

  带磁性球接头上压板

  承载板

  承载板:带手柄和盒式水准器

  直径:300mm

  厚度:25mm

  位移测试装置

  三点支撑架,带可伸缩、可旋转测量臂和可调节式底座

  尺寸: 2320×570×420mm(长×宽×高)

  重量:15 kg

  测试数据自动采集装置

  采集力和位移值的测试头与测量计算器连接,数字式传输信号,精确、不受外界干扰

  电子式压力传感器: 量程:50kN、精度:0.2%

  高精度位移传感器: 量程:30mm,精度:0.01mm

  测试数据自动计算处理装置

  电子测定仪:数字薄膜式按键,采集、存储、处理和显示数据。

  显示器:尺寸70×40mm

  位移显示精度:0.01mm

  电源:4×R6可充电电池

  小型打印机:测试完成后可现场打印测试数据和应力—位移曲线

  铝制仪器箱尺寸:480×360×210mm

  重量:7kg

  运输包装箱

  铝制设备箱1: 尺寸:1250mm×280mm×270mm

  净重: 12kg

  铝制设备箱2: 尺寸:880mm×500mm×260mm

  净重: 14kg
